Calix M271 -asennussarja FCH16-lämmittimelle, 16 mm

M271:n letkuosat FCH16:n asennukseen

Calix M271 on FCH16-lämmittimen 16 mm letkuasennukseen tarkoitettu osasarja. Ajoneuvon sopivuus ja asennustapa tarkistetaan valmistajan omasta osaluettelosta. FCH-lämmitin ja verkkokytkentä ostetaan erikseen.

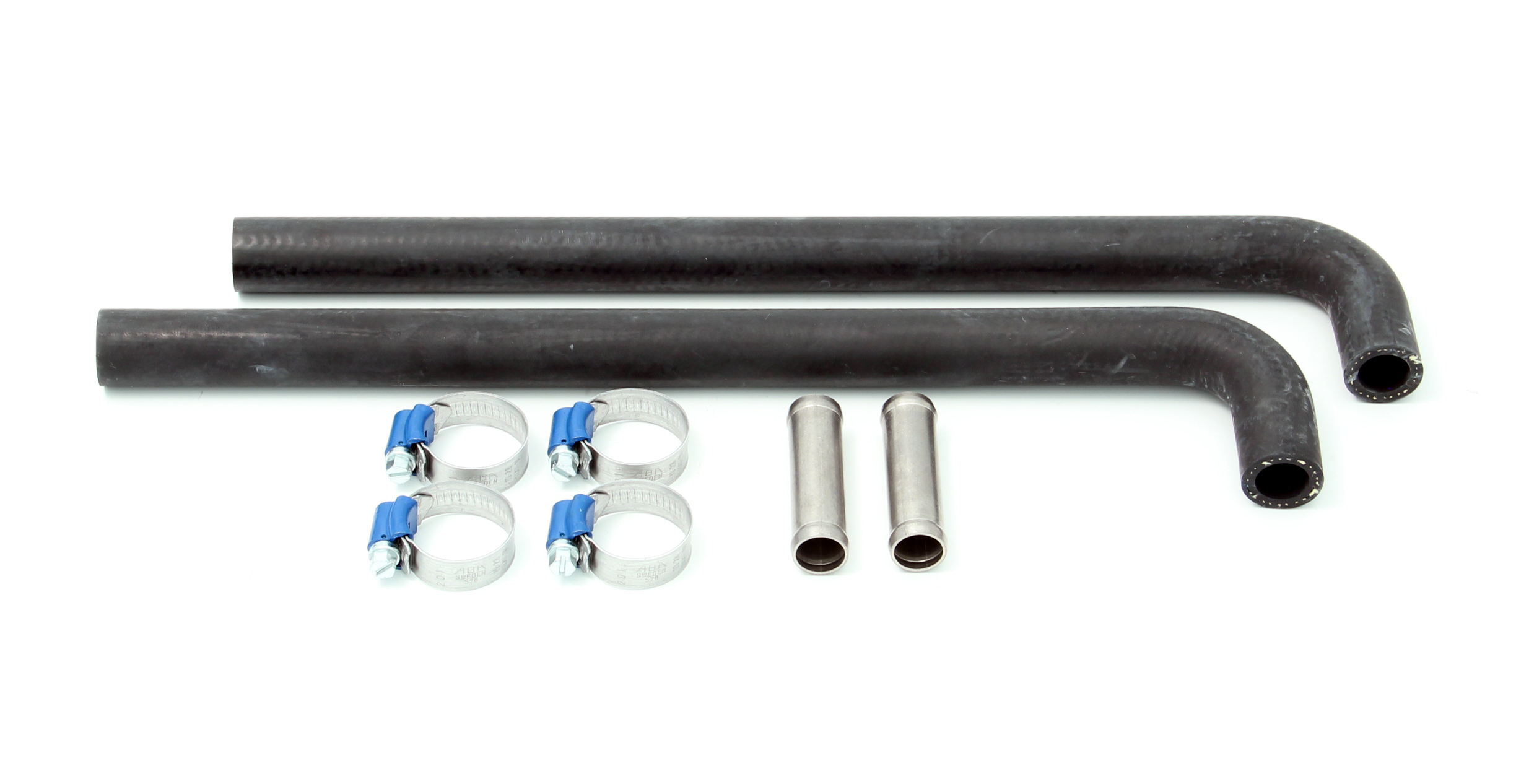

Pakkaus sisältää

• Kaksi muotoletkua.
• Neljä letkukiristintä.
• Kaksi liitosputkea.

Toimitusyksikkö on yksi M271-asennussarja. FCH-lämmitin, sen oma alakiinnike/kiinnikepanta ja MKMS-kaapelointi eivät sisälly tähän sarjaan. Ohjeen kuvissa näkyvät lämmittimen kiinnike ja neljä kiinnikeruuvia ovat FCH-pakkauksen osia.

Mitä tarvitaan lisäksi?

Valitse FCH16-lämmitin ja verkkokytkentä samasta ajoneuvon osaluettelosta. M271 ei ole RE1003-kontaktilämmittimen asennussarja eikä korvaa FCH-lämmitintä. Tuotekuvassa näkyvät sarjan omat letkuosat; koko lämmitysjärjestelmä ei sisälly pakkaukseen.

Tarkista auton tarkka versio, vuosiraja ja moottorikoodi Calixin ajoneuvohausta.Valitse saman ratkaisuvaihtoehdon lämmitin, mahdollinen asennussarja ja kaapelointi. Saman auton eri lämmitinvaihtoehtojen osia ei yhdistetä keskenään.

Jos autossa on jo Calix-kaapelointi tai osa tarvittavista osista, vertaa niiden tuotekoodit valmistajan osaluetteloon ennen lisäosien tilaamista. Sisätilanlämmitys ja akkulaturi tarvitsevat omat osansa.

Asennuksen tärkeät rajat

M271:n ohjeessa on useita autoversioita. Sprinter RWD [W907/910], OM654 ja vuosiraja 2020– on ohjeen luvussa 4. Asennuksessa muokataan lämmitinkiinnikettä ja tehdään ohjeen mukainen reikä auton muovikiinnikkeeseen; kyse ei ole porauksettomasta yleisasennuksesta. Seuraa oman version lukua ja tarkista letkujen reititys, ilmaus sekä vuodot.

Asennus tehdään ammattimaisesti lämmittimen ja auton valmistajan ohjeiden mukaan.

Ohjeet

• M271: oma asennusohje (PDF)
• Valmistajan ajoneuvokohtainen osaluettelo
