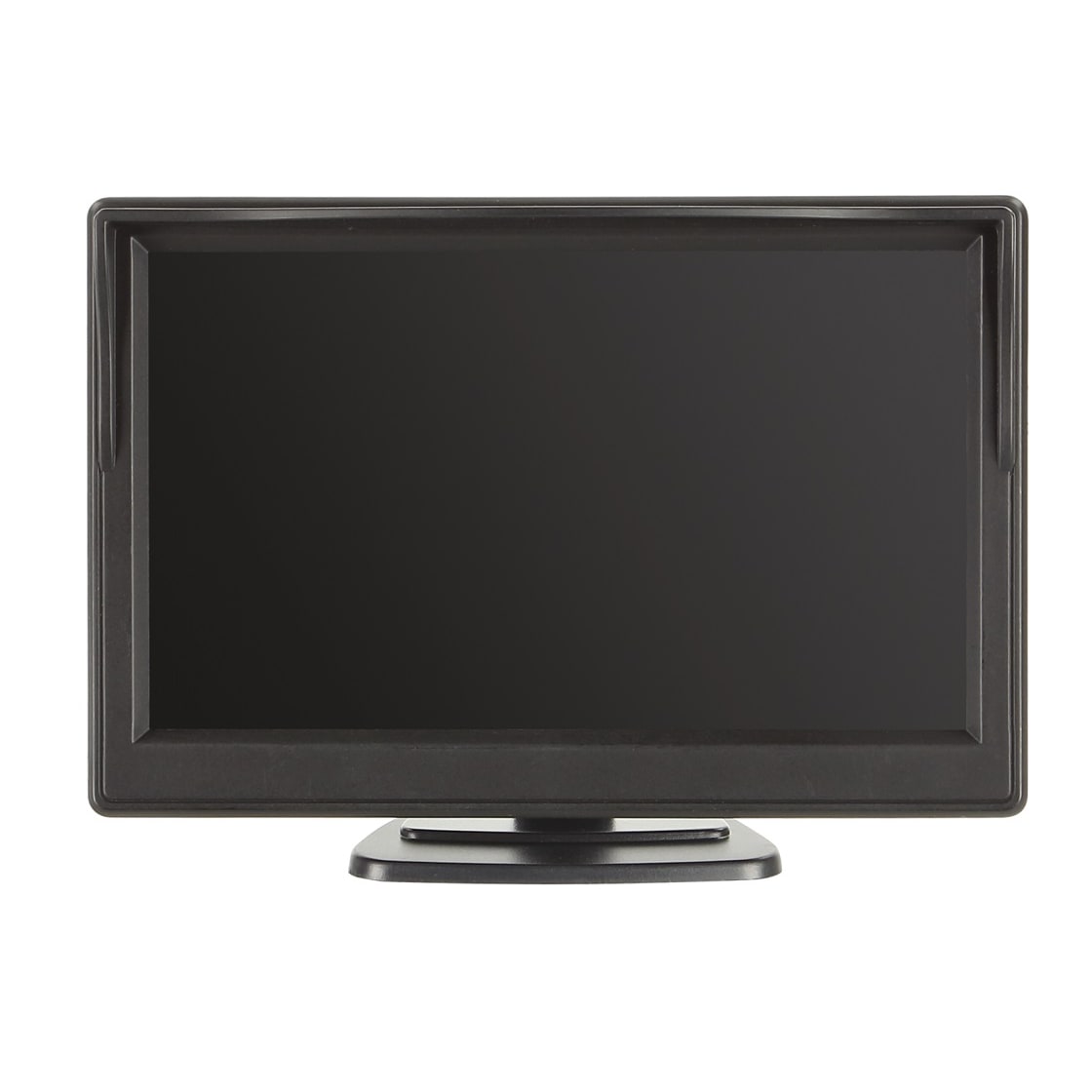

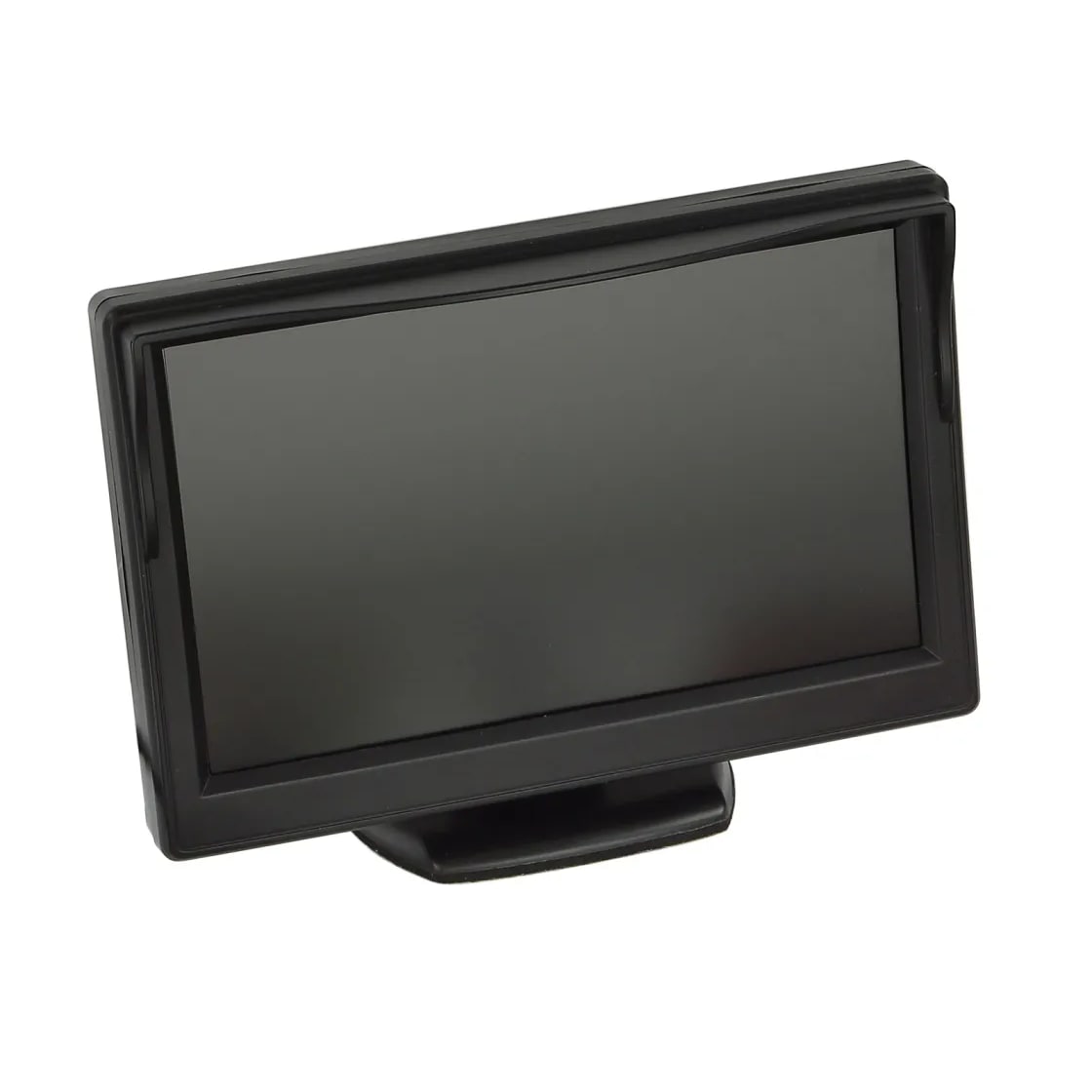

ACV 5″ kamera-/peruutusnäyttö 12–24 V

ACV 5″ kamera-/peruutusnäyttö on käytännöllinen ratkaisu, kun haluat peruutus- tai keulakameran kuvan omalle erilliselle näytölle. Se sopii ajoneuvoihin, joissa kamerakuvaa ei haluta (tai voida) viedä soittimen näyttöön – ja toimii sekä 12 V että 24 V järjestelmissä.

Keskeiset hyödyt käytännössä

• Kamerakuva esiin nopeasti: kytkentätavasta riippuen näyttö voi vaihtaa kamerakuvaan automaattisesti, kun kuvasignaali tulee.
• Kaksi videosisääntuloa (AV1 ja AV2), joten voit kytkeä esimerkiksi kaksi eri videolähdettä.
• AV2 ohittaa AV1:n automaattisessa signaalintunnistuksessa – hyödyllinen, jos haluat priorisoida tietyn kameran.

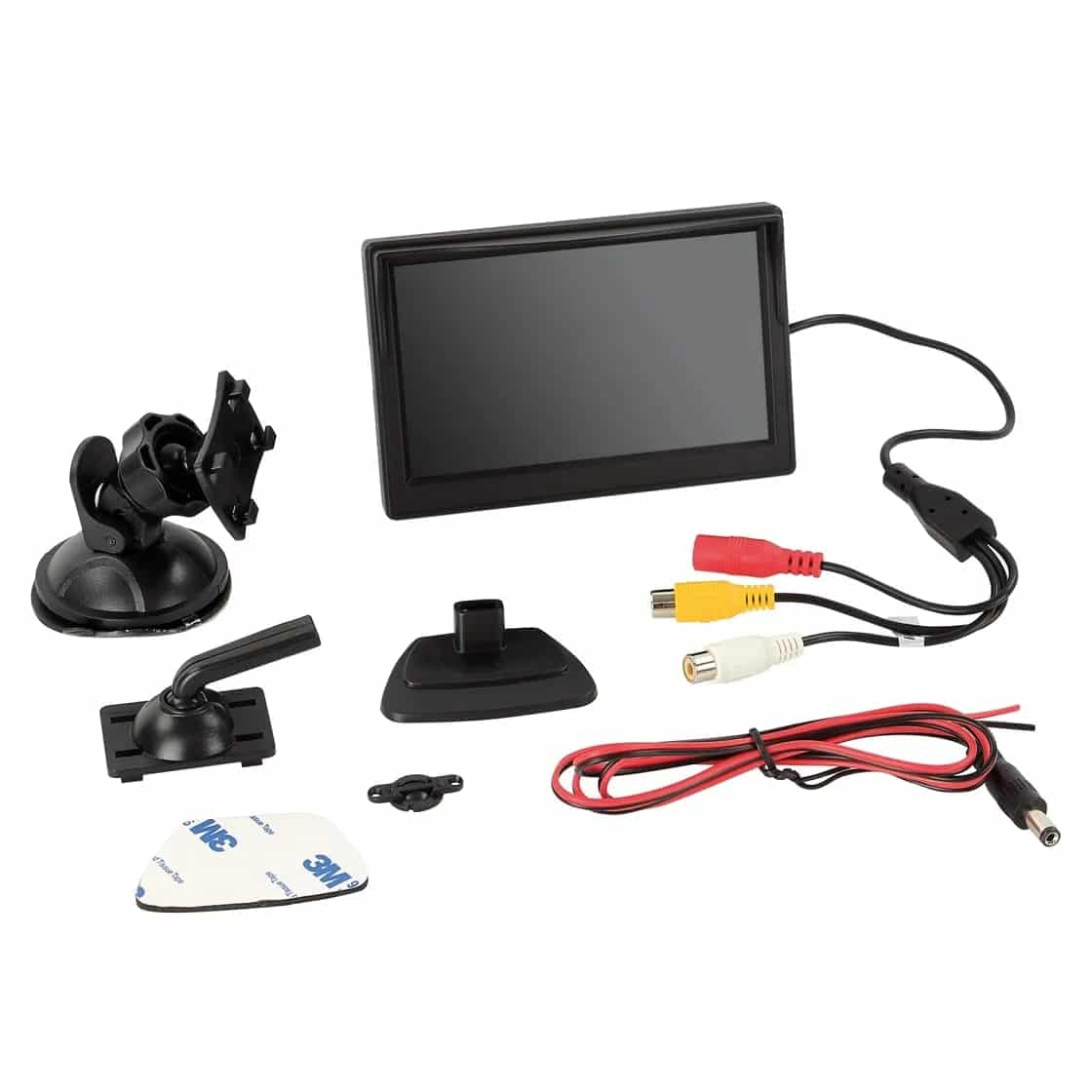

• Joustava asennus: kojelautajalusta (ruuvi- tai liimakiinnitys) ja tuulilasikiinnike (imukuppi).

Ominaisuudet

• Näytön koko: 5″
• Sisääntulot: 2 x Video RCA (naaras)
• Videosignaali: PAL / NTSC
• Resoluutio: 640(H) x 480(V) RGB
• Automaattinen signaalintunnistus: AV2-sisääntulossa
• Virtalähde: +12V – +24V DC

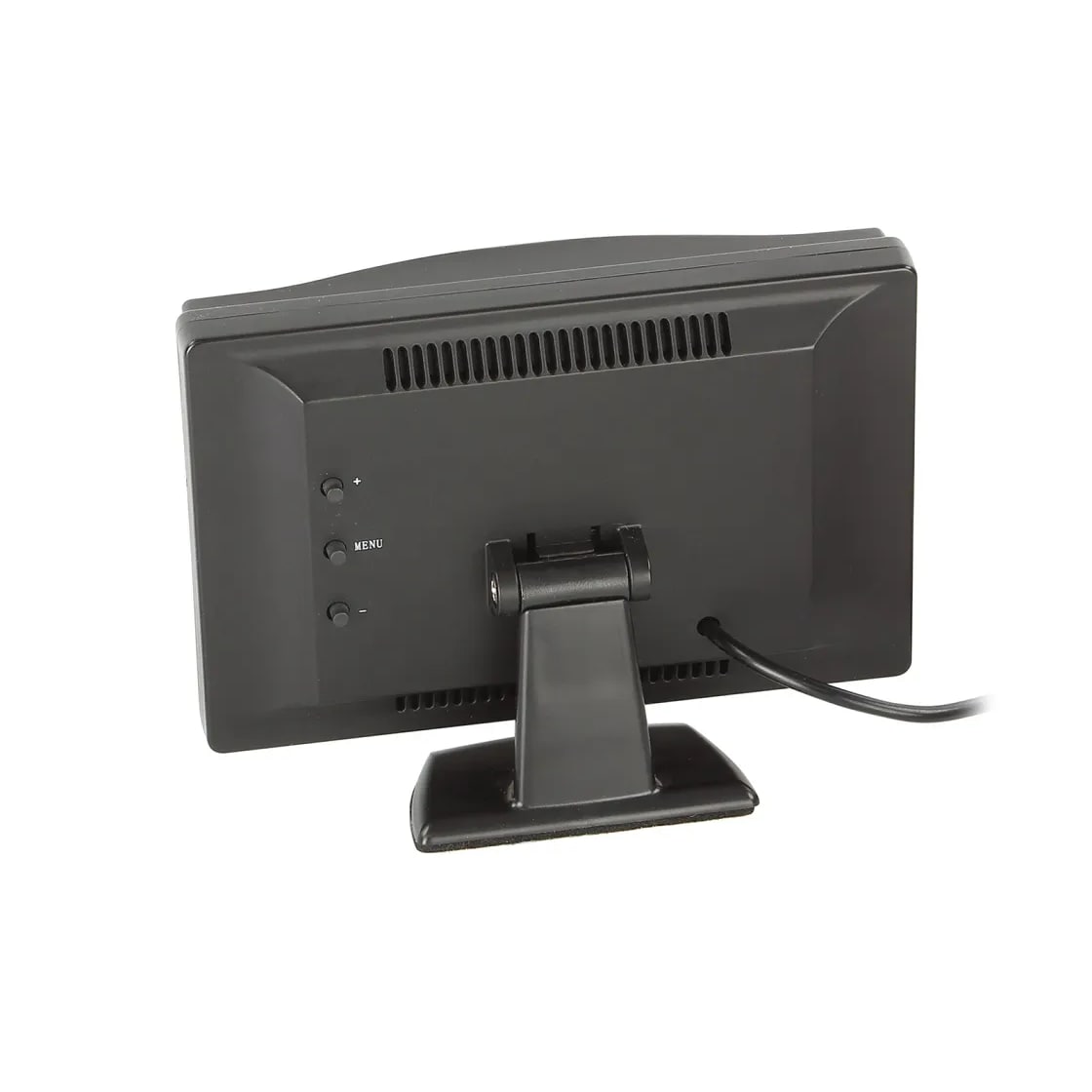

• Säätöpainikkeet: näytön takana

Asennus ja kiinnitys

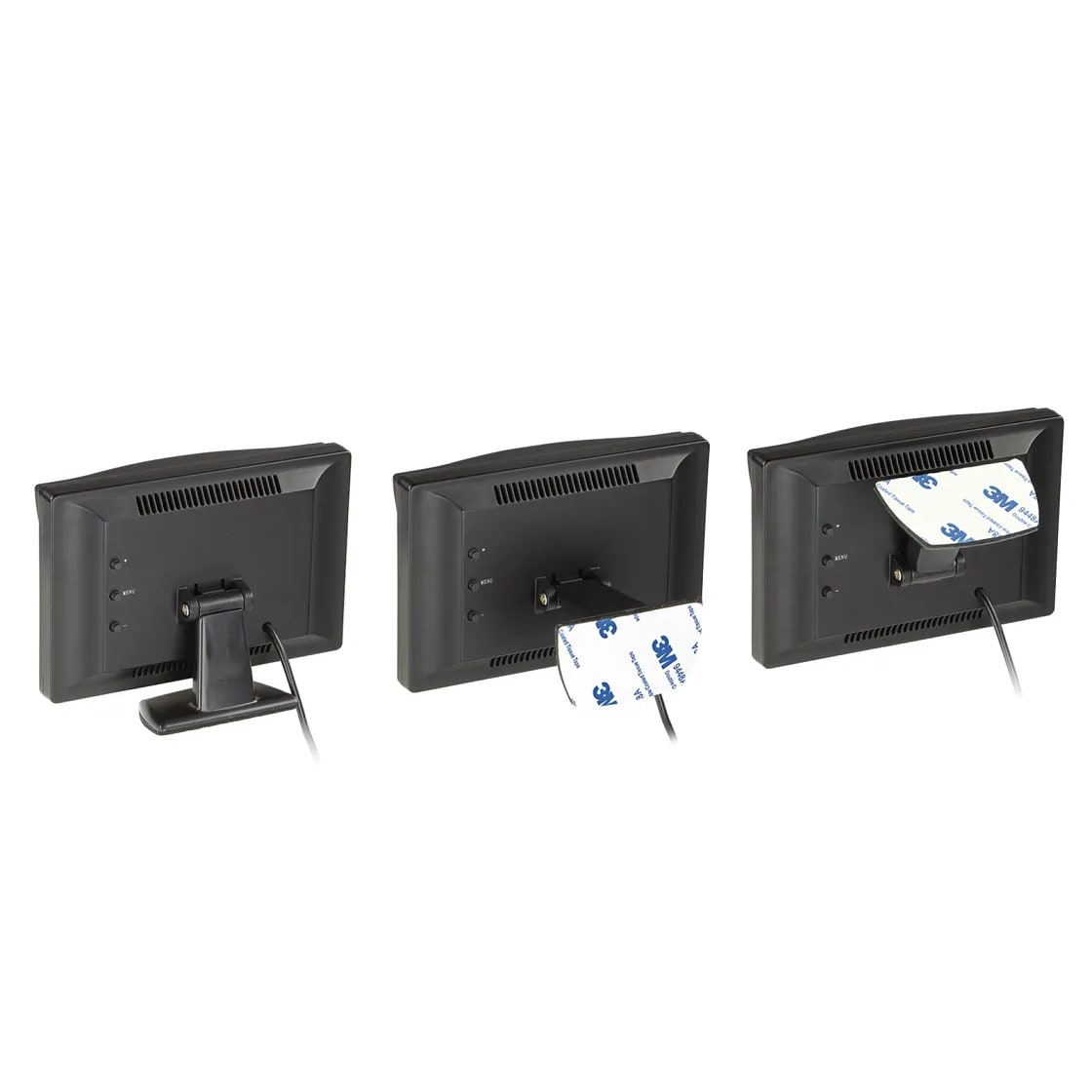

• 1 x jalusta patentoidulla kiinnityksellä (ruuvi- ja liimakiinnitys)
• 1 x tuulilasikiinnike patentoidulla kiinnityksellä (imukuppikiinnike)

Tekniset tiedot

Kytkentäohje (tiiviisti)

1. Yhdistä musta johto ajoneuvon maahan (–).
2. Yhdistä punainen johto peruutusvalon (+) signaaliin.
3. Vaihtoehto: jos kytket punaisen johdon virtalukon ACC-liitäntään, näyttö vaihtaa automaattisesti kamerakuvaan saatuaan kuvasignaalin (RCA).
4. Yhdistä kameran RCA-kaapeli näytön RCA-sisääntuloon (AV1 tai AV2).

Huom: automaattisessa signaalin tunnistamisessa AV2-sisääntulo ohittaa AV1-sisääntulon. Testaa toimivuus ennen lopullista asennusta ja sijoita näyttö niin, ettei se peitä näkökenttää tai haittaa ajamista.
